Сухи контакти и контакти под напрежение: Разлики и избор на подходящо решение
Въведение
В света на електрическите и електронните системи термините „сух контакт“ и „контакт под напрежение“ се използват често, но могат да бъдат объркващи за хората, които не са запознати с тези понятия. Сухите контакти, в частност, имат специфична роля в системите за автоматизация и управление, като предлагат редица съществени предимства.
В тази статия ще разгледаме основните принципи на работа на сухите контакти, разликите им спрямо контактите под напрежение, техните приложения, важните предпазни мерки при използването им, както и ползите, които носят в различни електрически и автоматизирани системи.
Какво представлява сухият контакт?
Сухият контакт, известен още като „безнапреженов контакт“ (volt-free contact), е тип контакт на реле или превключвател, който не пренася напрежение или ток от управляващия източник. Той действа като пасивен елемент и изисква външен източник на захранване, за да функционира управляваната верига. По същество представлява обикновен ключ за включване и изключване (on/off), който контролира протичането на електрически ток, без самият той да е директно свързан към захранването.
Сухите контакти обикновено се използват в приложения, при които дадено устройство или система трябва да бъдат управлявани, без през управляващия компонент да се прехвърля електрическа мощност. Например те могат да подадат сигнал към друга верига да се активира или деактивира, без да влияят върху нейното напрежение или токови параметри.
Основни характеристики на сухите контакти:
- Не подават директно захранване или напрежение.
- Изискват външен източник на енергия за работа на управляваната верига.
- Осигуряват висока надеждност и електрическа изолация между управляващата и товарната верига.
Какво представлява контактът под напрежение?
Контактът под напрежение е тип контакт на реле или превключвател, който подава собствено напрежение към изхода при активиране. За разлика от сухия контакт, тук управляващият елемент не само превключва веригата, но и осигурява електрическото захранване към свързаното устройство.
С други думи, контактът под напрежение функционира като изход, който при включване подава определено напрежение и ток към товара. Това означава, че не е необходим външен източник на захранване за самото управление, тъй като захранването се осигурява директно от устройството.
Контактите под напрежение се използват в приложения, при които е необходимо директно подаване на електрическа енергия към даден консуматор — например индикаторни лампи, звукови сигнали, релета или други устройства с ниска мощност.
Основни характеристики на контактите под напрежение:
- Подават собствено напрежение и ток към изхода.
- Не изискват външно захранване за управлявания товар (в рамките на спецификациите).
- Подходящи са за директно захранване на устройства с определени електрически параметри.
- Обикновено имат по-малка степен на електрическа изолация между управляващата и товарната част в сравнение със сухите контакти.

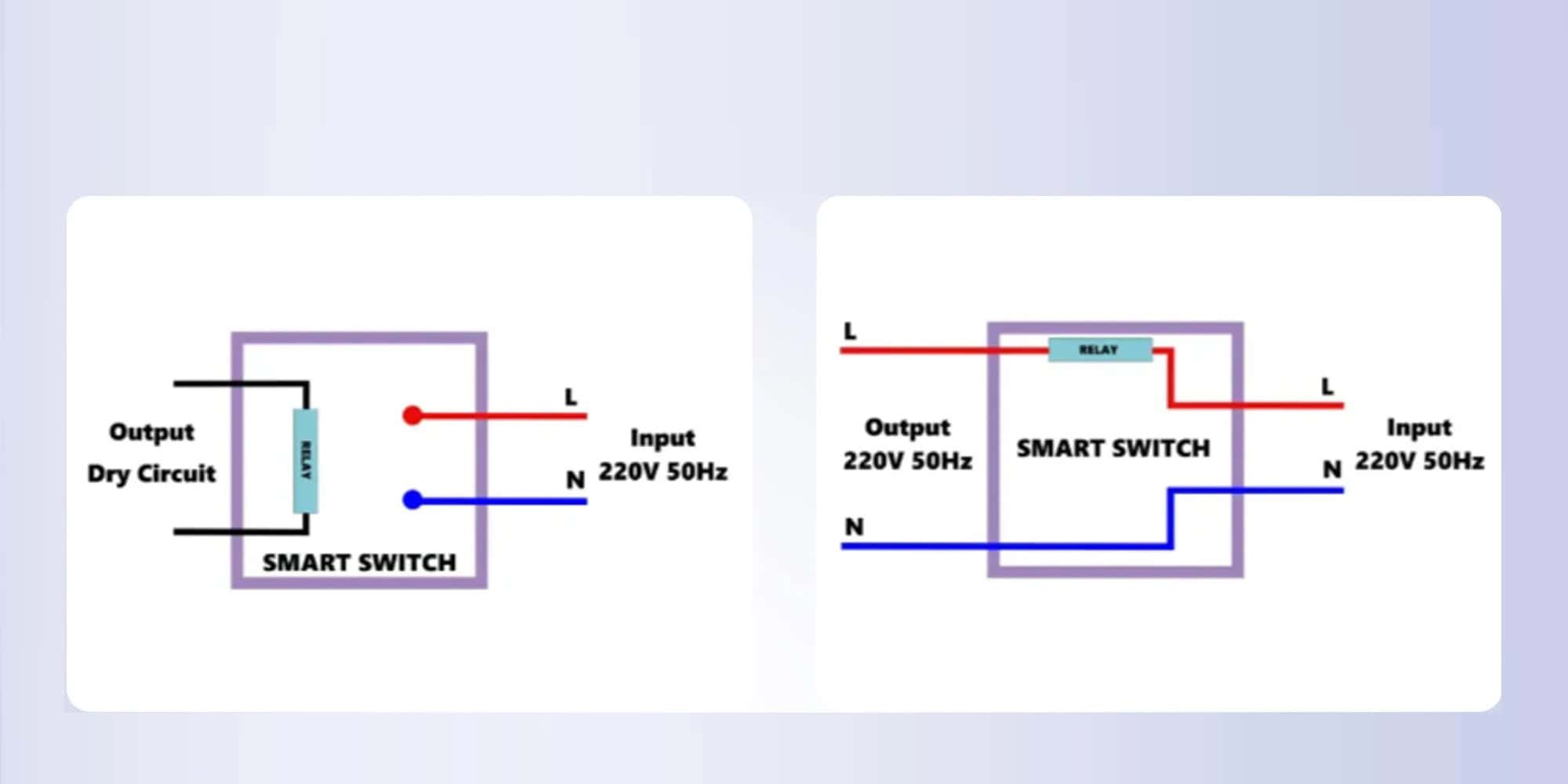

Каква е разликата между сухите контакти и контактите под напрежение?
Разбирането на разликата между сухите контакти и контактите под напрежение е от съществено значение при избора на правилния компонент за конкретно приложение.
| Характеристика | Сух контакт | Контакт под напрежение |
|---|---|---|
| Подаване на напрежение | Не подава вътрешно напрежение | Подавa собствено напрежение към веригата |
| Външен източник на захранване | Изисква се за работа на управляваното устройство | Не се изисква – използва вътрешното захранване |
| Основно приложение | За сигнализация или управление на външни вериги | За директно захранване на устройство или верига |
| Примерна употреба | Управление на мотор на гаражна врата | Директно захранване на лампа или зумер |
Пример за по-голяма яснота:
- Сухият контакт в реле може да подаде сигнал на мотор да стартира или спре, но самото захранване на мотора идва от отделна електрическа верига.
- Контактът под напрежение, от друга страна, може директно да захрани лампа при активиране, тъй като самият изход подава необходимото напрежение.
Какви са приложенията на сухите контакти и контактите под напрежение?
Сухите контакти и контактите под напрежение намират широко приложение в различни области на електротехниката и автоматизацията. Изборът между тях зависи от това дали е необходимо само управляващ сигнал или директно подаване на електрозахранване.
Приложения на сухите контакти
Сухите контакти се използват основно за сигнализация и управление на външни вериги, при които захранването се осигурява отделно.
Типични приложения:
- Системи за домашна автоматизация (гаражни врати, щори, портали)
- Алармени и охранителни системи
- PLC входове в индустриална автоматизация
- HVAC системи (управление на котли, термостати, климатични инсталации)
- Пожароизвестителни системи
- Управление на контактори и релета
Предимството тук е електрическата изолация между управляващата и товарната верига, което повишава безопасността и гъвкавостта.
Приложения на контактите под напрежение
Контактите под напрежение се използват в ситуации, при които е необходимо директно подаване на електрическа енергия към товар.
Типични приложения:
- Захранване на индикаторни лампи
- Управление на зумери и звукови сигнали
- Директно включване на малки електрически консуматори
- Управление на осветителни тела
- Захранване на електромагнитни клапани (при подходящи параметри)
Те са подходящи, когато не е необходима допълнителна външна верига за захранване и когато натоварването е в рамките на допустимите стойности на изхода.
Предпазни мерки при използване на сухи контакти и контакти под напрежение
Правилната инсталация и съобразяването с техническите параметри са ключови за безопасната и надеждна работа както на сухите контакти, така и на контактите под напрежение. Въпреки сходната им функция, двата типа изискват различен подход.
Предпазни мерки при използване на сухи контакти
1. Спазване на номиналните стойности
Не превишавайте максимално допустимите напрежение и ток, които контактът може да превключва.
2. Осигуряване на външно захранване
Тъй като сухият контакт не подава напрежение, уверете се, че управляваната верига има правилно конфигуриран външен източник на захранване.
3. Защита при индуктивни товари
При управление на мотори, релета или електромагнитни клапани използвайте защитни елементи (диод, RC-гасител, варистор), за да ограничите напрежителните пикове.
4. Проверка на изолацията
Макар да осигуряват галванично разделяне, е важно да се спазват правилата за заземяване и безопасност.
Предпазни мерки при използване на контакти под напрежение
1. Проверка на изходното напрежение
Уверете се, че напрежението и токът на изхода съответстват на изискванията на свързаното устройство.
2. Спазване на поляритета (при DC системи)
Неправилната полярност може да доведе до повреда на товара.
3. Избягване на претоварване
Контактите под напрежение имат ограничен капацитет. Претоварването може да причини прегряване или повреда на вътрешната електроника.
4. Осигуряване на защита от късо съединение
Използвайте подходящи предпазители или автоматични прекъсвачи за защита на веригата.
Предимства при използване на сухи контакти и контакти под напрежение
И двата типа контакти имат своите специфични предимства. Изборът между тях зависи от конкретното приложение, изискванията за безопасност и начина на управление на товара.
Предимства на сухите контакти
1. Галванична изолация
Осигуряват електрическо разделяне между управляващата и товарната верига, което повишава безопасността и намалява риска от повреди.
2. Гъвкавост при работа с различни напрежения
Могат да управляват вериги с различни напрежения и типове захранване (AC или DC), стига да са в рамките на допустимите параметри.
3. По-голяма съвместимост със системи за автоматизация
Идеални са за PLC входове, алармени системи и индустриални контролни вериги.
4. По-нисък риск от електрически смущения
Поради липсата на собствено напрежение се намалява вероятността от смущения в чувствителни управляващи вериги.
5. Надеждност при сигнални приложения
Подходящи за дългосрочна работа в системи, където се изисква стабилно и безопасно превключване.
Предимства на контактите под напрежение
1. По-лесна инсталация
Не изискват външен източник на захранване за управлявания товар (в рамките на спецификациите).
2. Директно захранване на устройства
Могат директно да подават напрежение към консуматори като лампи, зумери или малки електрически товари.
3. Компактно решение
Подходящи са за системи, при които се търси по-опростено окабеляване и по-малко външни компоненти.
4. Бърза интеграция в малки системи
Идеални за домашна автоматизация и по-малки инсталации, където не е необходима сложна управляваща логика.
Заключение
Сухите контакти и контактите под напрежение изпълняват сходна функция – управление на електрически вериги – но се различават съществено по начина, по който подават или не подават захранване. Именно тази разлика определя и тяхното приложение в различни системи.
Сухите контакти са предпочитани в автоматизацията, индустриалните инсталации и сигналните системи, където е необходима галванична изолация и гъвкавост при работа с различни напрежения. Те са надеждно решение, когато е важно управляващата верига да бъде електрически отделена от товарната.
Контактите под напрежение, от своя страна, са подходящи за по-опростени приложения, при които е необходимо директно подаване на електрозахранване към дадено устройство. Те улесняват инсталацията и намаляват необходимостта от допълнителни компоненти.
Правилният избор между двата типа зависи от конкретните изисквания на системата, параметрите на товара и нивото на безопасност, което трябва да бъде осигурено. Разбирането на техните особености гарантира по-надеждна, ефективна и безопасна работа на електрическите и автоматизираните системи.
